天堂之门（Heaven’s Gate）是一种特殊的代码注入技术，主要用于在32位进程中执行64位代码，或者绕过 某些安全机制。这项技术得名于Windows系统中一个特殊的调用门机制。

关于windows系统32位程序在64位系统上的运行机制

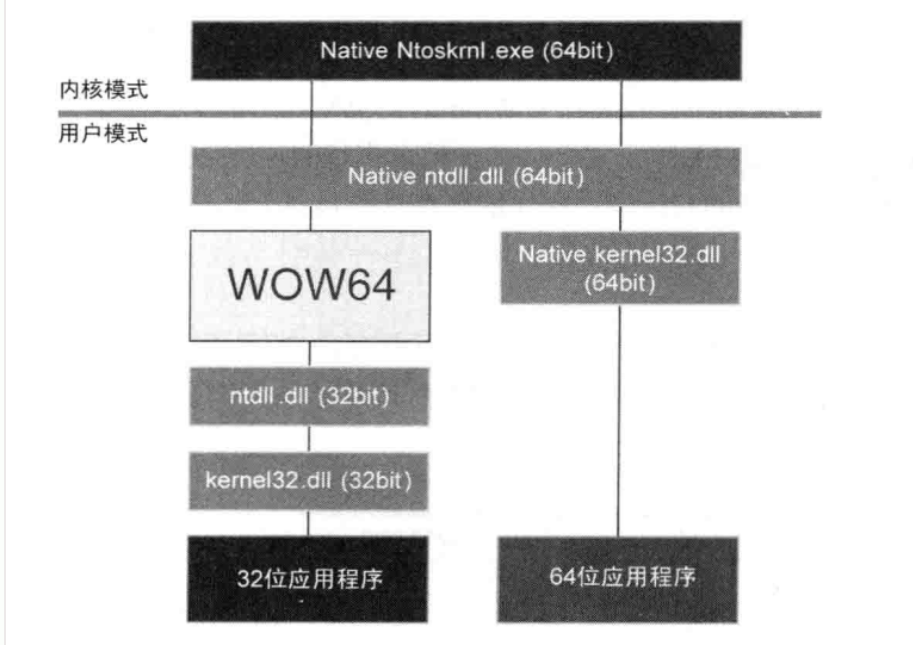

在64位Windows系统上运行32位程序时，系统通过一套称为WOW64（Windows-on-Windows 64-bit）的兼容层机制实现无缝运行。

API调用转换：当32位程序调用Windows API时，WOW64将32位API调用动态转换为对应的64位API（例如将kernel32.dll重定向到kernel64.dll）。

注册表重定向：32位程序访问HKEY_LOCAL_MACHINE\SOFTWARE时，会被重定向到HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node，避免与64位程序冲突。

文件系统重定向：32位程序访问C:\Program Files时，实际指向C:\Program Files (x86)（可通过Wow64DisableWow64FsRedirection API禁用重定向）。

DLL加载：32位程序加载的DLL来自SysWOW64目录（如C:\Windows\SysWOW64），64位程序则使用System32目录（如C:\Windows\System32）。

效果作用

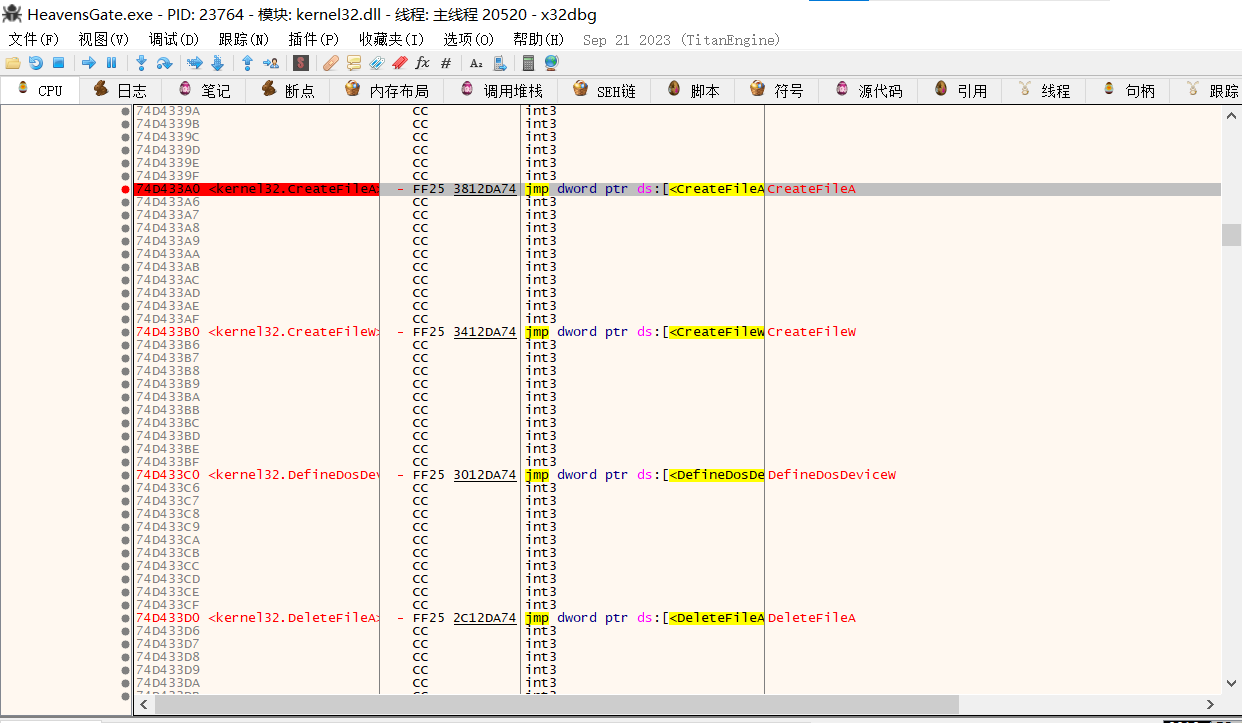

即便调用了API函数CreateFileA来创建文件，在Xdbg中仍然无法断下，这可以给软件逆向分析人员造成困难，使其没注意到关键操作

​​

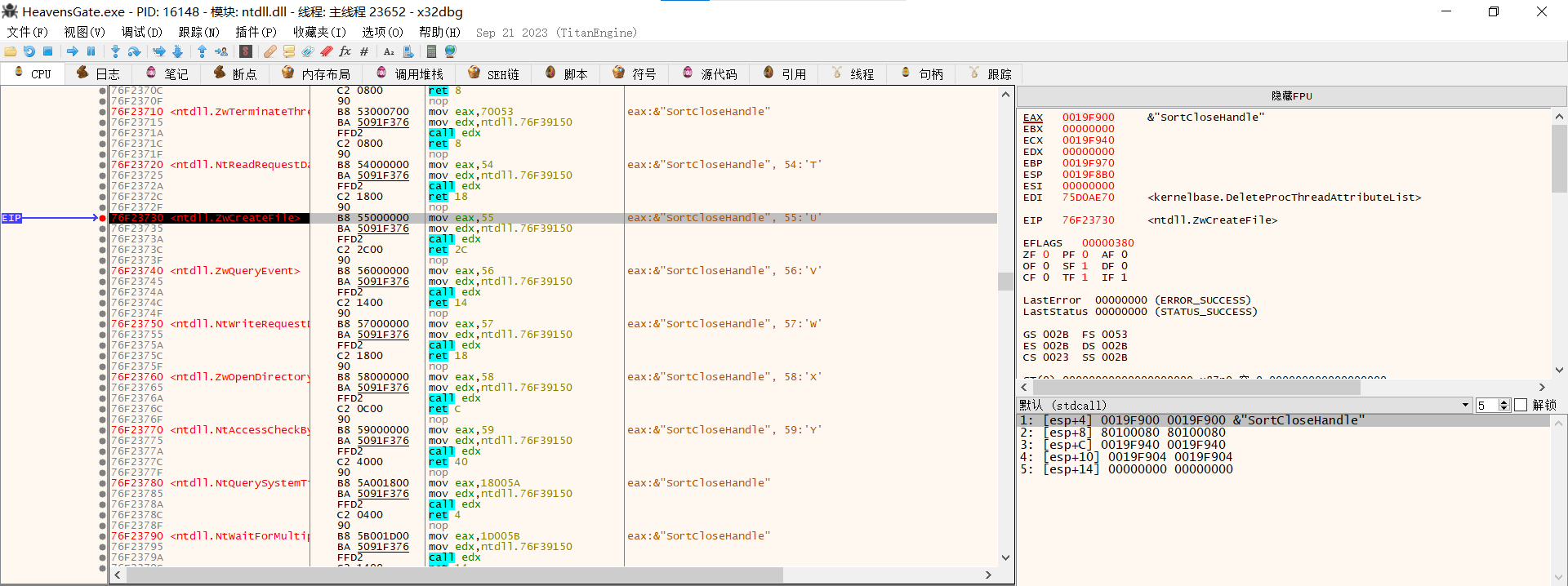

不过如果分析人员断下的是ntdll64中的zwcreatefie，就仍然能够断点断下

​​

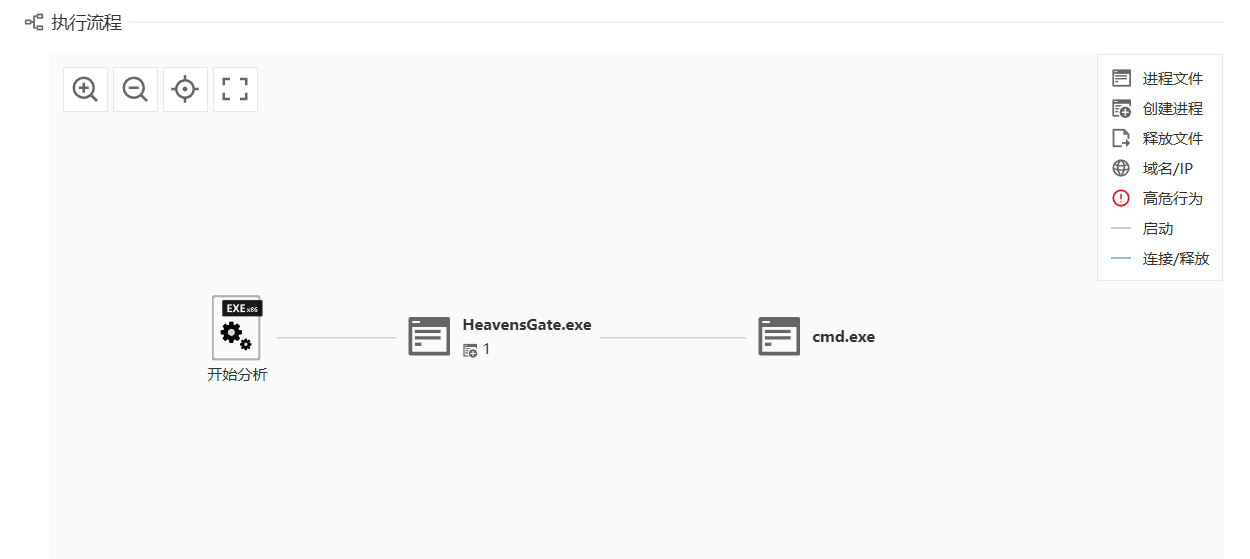

微步的在线沙箱分析无法获取天堂之门的操作，即使其创建了文件，仍然没有监测到

​​

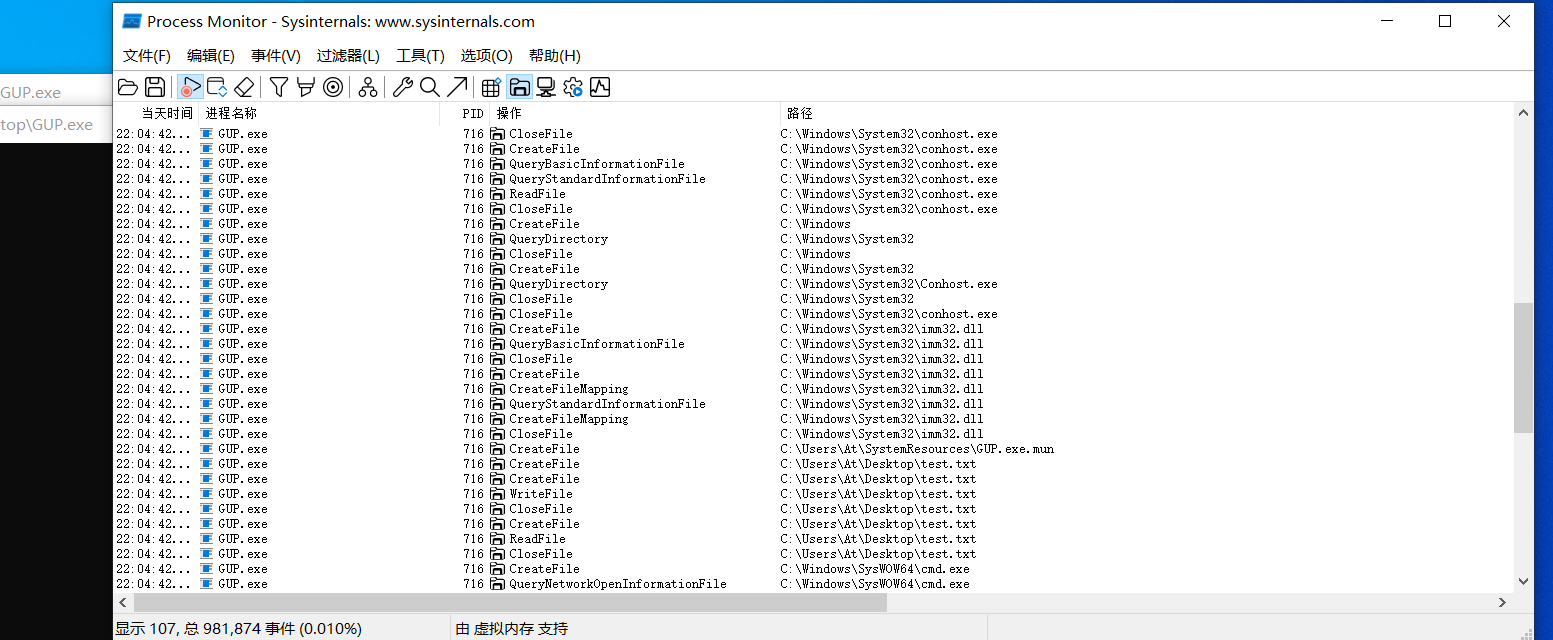

病毒分析常用的进程监控工具是可以捕获到文件创建的

​​

关键实现

编写一个x64call函数，将要调用的64位API名称传入进行调用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
uint64_t X64Call(uint64_t proc, uint32_t argc, ...) {
        uint64_t* args = (uint64_t*)(&argc + 1);
        uint64_t ret = 0;
        static uint8_t code[] = {
                /*        [bits 32]
                        push ebx
                        mov ebx, esp
                        and esp, 0xFFFFFFF8

                        push 0x33
                        push _next_x64_code(0x12345678)这里是乱填的，也是后面不整的第一个点
                        retf
                        进入x64调用模式，retf（Far Return）会修改 CS 为 0x33，进入 长模式（64位）
                */
                0x53, 0x89, 0xE3, 0x83, 0xE4, 0xF8,
                0x6A, 0x33, 0x68, 0x78, 0x56, 0x34, 0x12, 0xCB,
                /*        [bits 64]
                        push rsi
push rdi            ; 保存非易失寄存器

mov rsi, args       ; 加载参数列表指针   mov rsi, 0x1122334455667788 (占位符)这里是后面补正的第二个点
mov rcx, [rsi]      ; 第1个参数 -> rcx
mov rdx, [rsi+8]    ; 第2个参数 -> rdx
mov r8, [rsi+16]    ; 第3个参数 -> r8
mov r9, [rsi+24]    ; 第4个参数 -> r9

mov rax, argc       ; 参数总数                     argc也是预先设定了占位符，后面补正的第三个点
args_start:cmp rax, 4      ; 前4个参数已加载
    jle args_end    ; 如果 <=4，跳过栈传参
    mov rdi, [rsi+8*rax-8] ; 取第N个参数（N>4）
    push rdi        ; 压栈（x64调用约定）dec rax
    jmp args_start
args_end:

sub rsp, 32         ; 影子空间（Shadow Space）
call rax            ; 调用目标函数（proc）      预先占位符，猴戏补正的第四个点

mov rdi, &ret       ; 存储返回值
mov [rdi], rax

pop rdi
pop rsi             ; 恢复非易失寄存器
                */
                0x56, 0x57,
                0x48, 0xBE, 0x88, 0x77, 0x66, 0x55, 0x44, 0x33, 0x22, 0x11, 0x48, 0x8B, 0xE, 0x48, 0x8B, 0x56, 0x8, 0x4C, 0x8B, 0x46, 0x10, 0x4C, 0x8B, 0x4E, 0x18,
                0x48, 0xB8, 0x88, 0x77, 0x66, 0x55, 0x44, 0x33, 0x22, 0x11, 0x48, 0x83, 0xF8, 0x4, 0x7E, 0xB, 0x48, 0x8B, 0x7C, 0xC6, 0xF8, 0x57, 0x48, 0xFF, 0xC8, 0xEB, 0xEF,
                0x48, 0xB8, 0x88, 0x77, 0x66, 0x55, 0x44, 0x33, 0x22, 0x11, 0x48, 0x83, 0xEC, 0x20, 0xFF, 0xD0,
                0x48, 0xBF, 0x88, 0x77, 0x66, 0x55, 0x44, 0x33, 0x22, 0x11, 0x48, 0x89, 0x7,
                0x5F, 0x5E,
                /*        [bits 64]
                        push 0x23
                        push _next_x86_code      预先占位符，后续补正的第五个点
                        retfq
                        retf（Far Return）会修改 CS 为 0x23，进入 短模式（32位）
                */
                0x6A, 0x23, 0x68, 0x78, 0x56, 0x34, 0x12, 0x48, 0xCB,
                /*        [bits 32]
                        mov esp, ebx        ; 恢复32位栈指针
                        pop ebx
                        ret                 ; 返回调用者
                */
                0x89, 0xDC, 0x5B,
                0xC3
        };

        static uint32_t ptr = NULL;
        if (!ptr) {
                ptr = (uint32_t)VirtualAlloc(NULL, sizeof(code), MEM_COMMIT | MEM_RESERVE, PAGE_EXECUTE_READWRITE);
                for (int i = 0; i < sizeof(code); i++) ((PBYTE)ptr)[i] = code[i];
        }
        //上面是一个示例的x64call，下面需要与传递的参数对应起来
        *(uint32_t*)(ptr + 9) = ptr + 14;// push _next_x64_code(0x12345678)这里是乱填的，也是后面不整的第一个点，ptr + 14是x64call的真正地址
        *(uint64_t*)(ptr + 18) = (uint64_t)args;//补正参数内容
        *(uint64_t*)(ptr + 43) = (uint64_t)argc;//补正参数个数
        *(uint64_t*)(ptr + 70) = proc; //补正函数地址
        *(uint64_t*)(ptr + 86) = (uint64_t)&ret;//接收返回地址用于最后的返回
        *(uint32_t*)(ptr + 102) = ptr + 108;//补正32位模式返回地址
        ((void(*)())ptr)();
        return ret;
}

在调用x64call时，传入的函数地址也得是x64下获取的函数地址，这点可以通过访问64位系统的PEB来实现。

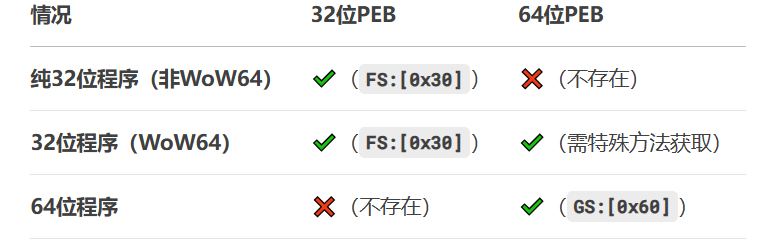

在windows操作系统中 32位程序（WoW64） 下，进程确实同时拥有 32位PEB（_PEB） 和 64位PEB（_PEB64）

PEB存放的位置

​​

首先切换到64位模式下，通过x64汇编获取GS：[0x60]处的PEB64结构，其他部分手法与上个函数相同，就不写注释了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
void GetPEB64(void *peb64) {
        static uint8_t code[] = {
                /*        [bits 32]
                        mov esi, peb64
                        push 0x33
                        push _next_x64_code
                        retf
                */
                0xBE, 0x78, 0x56, 0x34, 0x12, 0x6A, 0x33, 0x68, 0x78, 0x56, 0x34, 0x12, 0xCB,
                /*        [bits 64]
                        mov rax, gs:[0x60]   获取64位PEB结构
                        mov [esi], rax
                */
                0x65, 0x48, 0xA1, 0x60, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x67, 0x48, 0x89, 0x6,
                /*        [bits 64]
                        push 0x23
                        push _next_x86_code
                        retfq
                */
                0x6A, 0x23, 0x68, 0x78, 0x56, 0x34, 0x12, 0x48, 0xCB,
                /*        [bits 32]
                        ret
                */
                0xC3
        };

        static uint32_t ptr = NULL;
        if (!ptr) {
                ptr = (uint32_t)VirtualAlloc(NULL, sizeof(code), MEM_COMMIT | MEM_RESERVE, PAGE_EXECUTE_READWRITE);
                for (int i = 0; i < sizeof(code); i++) ((PBYTE)ptr)[i] = code[i];
        }
        *(uint32_t*)(ptr + 1) = (uint32_t)peb64;
        *(uint32_t*)(ptr + 8) = ptr + 13;
        *(uint32_t*)(ptr + 31) = ptr + 37;
        ((void(*)())ptr)();
}

memcopy函数的32转64写法实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
void memcpy64(uint64_t dst, uint64_t src, uint64_t sz) {
        static uint8_t code[] = {
                /*        [bits 32]
                        push 0x33
                        push _next_x64_code
                        retf
                */
                0x6A, 0x33, 0x68, 0x78, 0x56, 0x34, 0x12, 0xCB,
                /*        [bits 64]
                        push rsi
                        push rdi
                        mov rsi, src
                        mov rdi, dst    64位汇编复制内存
                        mov rcx, sz
                        rep movsb
                        pop rsi
                        pop rdi
                */
                0x56, 0x57,
                0x48, 0xBE, 0x88, 0x77, 0x66, 0x55, 0x44, 0x33, 0x22, 0x11,
                0x48, 0xBF, 0x88, 0x77, 0x66, 0x55, 0x44, 0x33, 0x22, 0x11,
                0x48, 0xB9, 0x88, 0x77, 0x66, 0x55, 0x44, 0x33, 0x22, 0x11,
                0xF3, 0xA4,
                0x5E, 0x5F,
                /*        [bits 64]
                        push 0x23
                        push _next_x86_code
                        retfq
                */
                0x6A, 0x23, 0x68, 0x78, 0x56, 0x34, 0x12, 0x48, 0xCB,
                /*        [bits 32]
                        ret
                */
                0xC3
        };

        static uint32_t ptr = NULL;
        if (!ptr) {
                ptr = (uint32_t)VirtualAlloc(NULL, sizeof(code), MEM_COMMIT | MEM_RESERVE, PAGE_EXECUTE_READWRITE);
                for (int i = 0; i < sizeof(code); i++) ((PBYTE)ptr)[i] = code[i];
        }
        *(uint32_t*)(ptr + 3) = ptr + 8;
        *(uint64_t*)(ptr + 12) = src;
        *(uint64_t*)(ptr + 22) = dst;
        *(uint64_t*)(ptr + 32) = sz;
        *(uint32_t*)(ptr + 47) = ptr + 53;
        ((void(*)())ptr)();
}

经典动态获取指定模块的地址，从PEB+0x18获取Ldr的地址从Ldr+0x10获取InLoadOrderModuleList地址遍历InLoadOrderModuleList获取模块基址通过模块基址获取模块名，并与moduleName比对，比对成功则返回该模块基址

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
uint64_t GetModuleHandle64(const WCHAR *moduleName) {
        uint64_t peb64;
        /*        nt!_PEB_LDR_DATA
           +0x000 Length           : Uint4B
           +0x004 Initialized      : UChar
           +0x008 SsHandle         : Ptr64 Void
           +0x010 InLoadOrderModuleList : _LIST_ENTRY
        */
        uint64_t ldrData;
        /*
                ptr to InLoadOrderModuleList
        */
        uint64_t head;
        /*
                typedef struct _LDR_MODULE {
                  +0x000 LIST_ENTRY              InLoadOrderModuleList;
                  +0x010 LIST_ENTRY              InMemoryOrderModuleList;
                  +0x020 LIST_ENTRY              InInitializationOrderModuleList;
                  +0x030 PVOID                   BaseAddress;
                  +0x038 PVOID                   EntryPoint;
                  +0x040 ULONG                   SizeOfImage;
                  +0x048 UNICODE_STRING          FullDllName;
                  +0x058 UNICODE_STRING          BaseDllName;
                  ...
                } LDR_MODULE, *PLDR_MODULE;
        */
        uint64_t pNode;
        GetPEB64(&peb64);
        memcpy64((uint64_t)&ldrData, peb64 + 0x18, 8);
        head = ldrData + 0x10;
        memcpy64((uint64_t)&pNode, head, 8);
        while (pNode != head) {
                uint64_t buffer;
                memcpy64((uint64_t)(unsigned)(&buffer), pNode + 96, 8);        // tmp = pNode->BaseDllName->Buffer
                if (buffer) {
                        WCHAR curModuleName[32] = {0};
                        memcpy64((uint64_t)curModuleName, buffer, 60);
                        if (!lstrcmpiW(moduleName, curModuleName)) {
                                uint64_t base;
                                memcpy64((uint64_t)&base, pNode + 48, 8);
                                return base;
                        }
                }
                memcpy64((uint64_t)&pNode, pNode, 8);        // pNode = pNode->Flink
        }
        return NULL;
}

从kernelbase中获取getprocessadress的地址

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
uint64_t MyGetProcAddress(uint64_t hModule, const char* func) {
        IMAGE_DOS_HEADER dos;
        memcpy64((uint64_t)&dos, hModule, sizeof(dos));
        IMAGE_NT_HEADERS64 nt;
        memcpy64((uint64_t)&nt, hModule + dos.e_lfanew, sizeof(nt));
        IMAGE_EXPORT_DIRECTORY expo;
        memcpy64((uint64_t)&expo, hModule + nt.OptionalHeader.DataDirectory[0].VirtualAddress, sizeof(expo));

        for (uint64_t i = 0; i < expo.NumberOfNames; i++) {
                DWORD pName;
                memcpy64((uint64_t)&pName, hModule + expo.AddressOfNames + (4 * i), 4);
                char name[64] = {0};
                memcpy64((uint64_t)name, hModule + pName, 64);
                if (!lstrcmpA(name, func)) {
                        WORD ord;
                        memcpy64((uint64_t)&ord, hModule + expo.AddressOfNameOrdinals + (2 * i), 2);
                        uint32_t addr;
                        memcpy64((uint64_t)&addr, hModule + expo.AddressOfFunctions + (4 * ord), 4);
                        return hModule + addr;
                }
        }
        return NULL;
}

创建文件测试

1
2
3
4
5
6
7
8
9
10
int main() {
        uint64_t kernel32 = GetKernel32();
        uint64_t user32 = LoadLibrary64("user32.dll");
        uint64_t CreateFile64 = GetProcAddress64(kernel32, "CreateFileA");
        uint64_t WriteFile64 = GetProcAddress64(kernel32, "WriteFile");
        uint64_t ReadFile64 = GetProcAddress64(kernel32, "ReadFile");
        uint64_t CloseHandle64 = GetProcAddress64(kernel32, "CloseHandle");
        hFile = X64Call(CreateFile64, 7, (uint64_t)path, (uint64_t)GENERIC_WRITE, (uint64_t)NULL, (uint64_t)NULL, (uint64_t)CREATE_NEW, (uint64_t)FILE_ATTRIBUTE_NORMAL, (uint64_t)NULL);
        system("pause");
}

总结

天堂之门主要作用于反沙箱，对于hook在ntdll.dll（64位版本）的EDR等杀毒产品用处不大

这里有一点要注意，虽然ntdll也有32位版本，但是32位版本经过转换后仍然会调用64位版本的ntdll

​​
